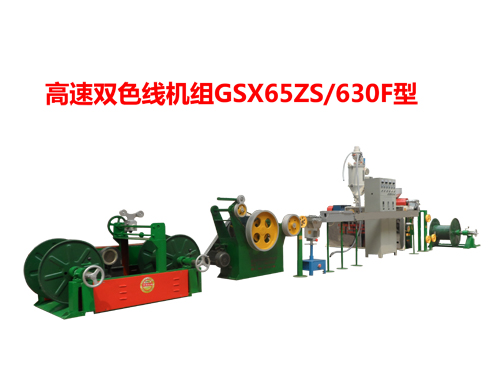

高速双色线机组GSX65ZS/630F型

文章来源:高速双色线机 发布时间:2019-12-19 15:07:01

高速双色线机组GSX65ZS/630F型








一、双色线机用途:


双色线机供电线电缆厂将聚乙烯、聚氯乙烯等材料热挤法,使导线进行线芯绝缘或做电缆护套之电线机组。此机组采用变频同步控制速度,并采用四级变速牵引机使小线径达到高速生产,比普通机型提高三倍的生产效率,大线径提高一倍的效率,是更新换代的机型。

二、双色线机技术参数:

1、主螺杆直径:Φ65mm
2、长径比:25:1
3、压缩比:1:3.5
4、截面平方:1~25mm2
5、副螺杆直径:Φ30mm
6、长径比:20:1
7、出线速度:10~230m/min
8、主机功率:18.5kw
9、副机功率:2.2kw
10、主机加热功率:11kw
11、副机加热功率:3.5kw
12、冷却水槽长度: 8米
13、吹干线径:1mm~20mm
14、牵引功率:4kw
15、高速印字机:500米/分
16、牵引轮直径:Φ600mm
17、 牵引速度:四级变速1档87米、2档165米、3档314米、4档599米
18、收线轮直径:630mm
19、排线形式:光杆排线GP30型
20、 收线动力:力矩电机132-40/4型
21、安装盘具:无轴顶锥式
22、塑料干燥机容量:50kg
23、塑料上料机:300kg/h 900w

三、双色线机配备:

1、升降式放线机SFX630型
2、六轮水平进线器
3、DX65G主机:18.5kw变频电机、风机冷却、铸铝加热装置、机头、线芯模具( 生产1~25mm2的单芯线和护套线1.5~6mm2,模具另配)。副机:SS30型变频电机功率2.2KW
3-1、塑料干燥机SG50型,自动上料机SS300型
4、八道温度控制、同步调速变频电器柜
5、冷水槽:8米
6、高速印字机GYZ500型(用户自备印字轮)
7、高速吹干机GCG20型(用户自备气泵,型号:V—0.6/8,动力:4kw)
8、水平架
9、高速双轮牵引机:GSQ600型(四档变速)
10、双盘力矩收线机SLX630型
