成缆机(铸件)当前位置:首页 > 产品展示 > 成缆机(铸件)

成缆机CL1250/2+3型

文章来源:成缆机(铸件) 发布时间:2019-12-25 13:57:17

成缆机CL1250/2+3型

成缆机

成缆机



成缆机CL1250/2+3型


成缆机CL1250/2+3型








一、成缆机用途:

成缆机是电线电缆厂生产电力电缆、塑力缆、橡套缆的主要设备。

二、成缆机技术参数:

1、进线直径:Φ5~Φ25  mm (10~240平方)
2、出线直径 :Φ60 mm
3、绞笼转数:5.06、 6.72、 11.1、 14.73 r/min
4、出线速度 :3.998—31.4 m/min
5、成缆节距:271.5—6205.7 mm
6、 绕包节距:16.5—288.8 mm
7、(1)绕包头转数:108.73、127.8 、147.3 、173.16 、206.22 、242.42r/min
(2)最大盘径:Φ400 mm
(3)包带宽度:25~60 mm
8、(1)装铠节距:16.5—288.8 mm
(2)钢带头转数 :108.73 、127.8、 147.3、 173.16、 206.22、 242.42 r/min
(3)最大盘径:Φ600 mm
(4)钢带宽度:25—60 mm
9、牵引轮直径:2000单轮 mm
10、(1) 主电机型号:YC250~-4A -4B
(2)主电机功率:18.5~22 KW
(3)主电机转数:132—1320  r/min
11、收线盘直径:Φ2500  mm
12、(1)收线力矩电机型号:YLIF-60-6
(2)收线力矩电机力矩 :N.M 60)

三、成缆机配置:

1、1250型双盘放线机
2、1250型笼绞机
3、滤线机
4、滤线器
5、绕包机RB400/3型
6、钢带/铜带铠装机KD630/2型
7、22kw调速减速机
8、转角箱
9、传动轴
10、27级牵引机、Φ2000牵引轮
11、无轴开合升降收排线机WSP2500S型
12、主机配电柜
13、无轴开合升降收排线机配电柜

成缆机

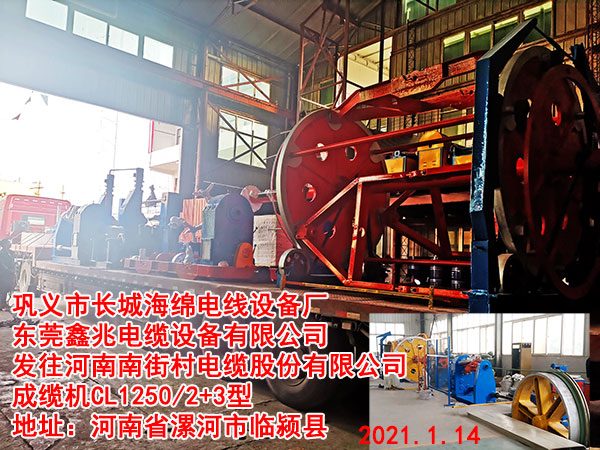

发往河南南街村电缆股份有限公司 成缆机CL1250/2+3型
