履带式绕包铠装机组LRK630/1600型

文章来源:铠装绕包机 发布时间:2020-09-18 15:14:01

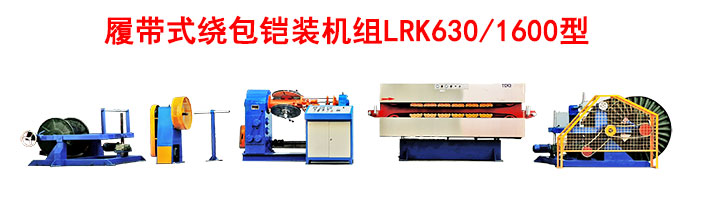

履带式绕包铠装机组LRK630/1600型

履带式绕包铠装机组LRK630/1600型



一、履带式绕包铠装机组用途:

履带式绕包铠装机组是生产电缆铠装或绕包专用设备,可铠装铜带、铝带、钢带、云母带、阻然带、阻水带、聚脂带等绕包铠装缠绕设备。该设备是创新型双层铠装铜钢带设备。

二、履带式绕包铠装机组技术参数:

1、绕包盘径:400mm(绕包盘内孔55 mm)
1-1、绕包带宽:6-30mm
1-2、绕包速度:1500转/分(左右向)
1-3、绕包节距:无级可调
1-4、绕包线直径:0.3-25mm
1-5、绕包功率:3kw
2、铠装铜钢带盘径:630mm(中心孔通孔直径70mm, 用户自备钢带内孔直径180mm)
2-1、钢带规格:直径600mm、厚度1mm以下
2-2、铠装带宽:5-40mm
3、铠装速度:250转/分
4、铠装节距:无级可调
5、铠装线径:15-50mm
6、铠装功率:5.5kw(变频调速)
7、中心高:1000mm(按用户要求制作中心高)
8、铠装形式:半切式铠装
9、放线盘直径:1250/1600mm
10、履带牵引机:1000型
11、履带牵引机电机:4kw
11-1、牵引速度:无级可调(3-60m/分)
12、收线轮直径:1250/1600mm
12-1、卷绕动力:力矩电机YLJT132-40/4型
12-2、升降结构:电机+减速+丝杠式
12-3、排线形式:光杠滑移式
13、电器柜:同步变频调速电器柜


三、履带式绕包铠装机组设备配置:

1、电动升降放线机DSFX1600型1台;
2、高速同心绕包机GRB400型一台
3、钢带铠装机KD630/2DB型;
4、履带牵引机LQ1000型一台;
5、电动升降收线机DSSX1600型1台
6、同步变频调速电器柜TTD3型1台。
