高速单层绕包机GDR400/630型-------华豫长城

文章来源:绕包机 发布时间:2005-09-21 08:30:30

高速单层绕包机(绞线机)GDR400/630型
















专利号:201620904544.5



一、高速单层绕包机(绞线机)GDR400/630型用途:

  高速单层绕包机(绞线机)GDR400/630型适用铜线或线缆表面双层高速包纸包带用。如:云母带、铝箔、聚酯带、铝塑复合带等。

二、高速单层绕包机(绞线机)GDR400/630型技术参数:


  1、绕包节距:无级变速(调节)

  2、适用线径:Φ0.6~Φ10mm

  3、带盘直径:Φ250~Φ300(内孔Φ50mm)

  4、收线盘径:Φ630×475mm×56mm(或125mm)

  5、马达功率:三相380V 2.2千瓦变频调速

  6、包带转速:2500转/分

  7、收线装置:摩擦片离合式

  8、排线装置:光杆排线器GP30型

三、高速单层绕包机(绞线机)GDR400/630型设备配置:

  1、有轴式升降放线机YF630型一台

  2、高速单层绕包机GDR400型一台(设备附件:批刀一个,502胶水一瓶,5mm粘胶带一盘,换盘顶柱一个,进线模具三个,绕包后模具三个)

  3、无轴收排线机WSP630型一台(采用WSP800型,另加2600元)

 说明:直径630mm的线盘,承重铜线500公斤,在高速绕包机上绕包云母带等其他绕包材料后,每盘500公斤的铜丝经绕包后,若用直径630mm的线盘收线,则能绕包一半的铜丝,若用直径800mm的线盘收线,则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。

这种高速云母带绕包机,比原来的高速云母带绕包机增加了换盘的装置,原来的绕包机在换盘的时候,一个人不太容易操作,因为云母带比较重,一只手上推云母带,一只手换装云母带,云母带少的时候可以,云母带多的情况下,一个人换装是不行的,必须有一个人帮忙才能换装云母带。这是经过改进后的机器图片。原来买过我们厂高速云母带绕包机的厂家,只要你们需要,我们可以免费给你们寄这些配件,有利于你们的生产和减少另外一个人帮忙。只要客户提出有利于生产有利于提高产量,我们都会加以改进。欢迎新老客户前来洽谈采购。李学信13903825045



说明:1、直径630mm的线盘,承重铜线500公斤,在高速绕包机上绕包云母带等其他绕包材料后,每盘500公斤的铜丝经绕包后,若用直径630mm的线盘收线,则能绕包一半的铜丝,若用直径800mm的线盘收线,则可以直接把500公斤的铜丝绕包后收在直径800mm的线盘上。

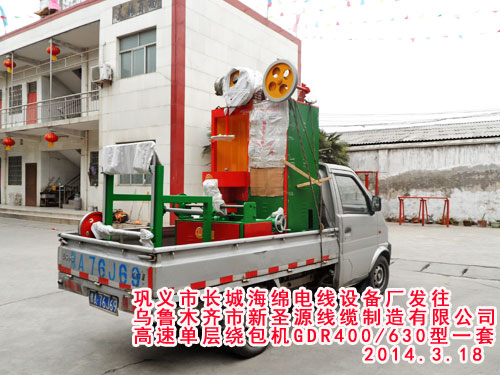

巩义市长城海绵电线设备厂发往 乌鲁木齐市新圣源线缆制造有限公司 高速单层绕包机GDR400/630型
