高速RVS双盘绞线机当前位置:首页 > 产品展示 > 高速RVS双盘绞线机

高速RVS型双盘绞线机GSP800ZTDW型

文章来源:高速RVS双盘绞线机 发布时间:2021-01-23 16:05:02

高速RVS型双盘绞线机GSP800ZTDW型

中国实用新型专利:201620309459.4


高速RVS型双盘绞线机GSP800ZTDW型
一、高速RVS双盘绞线机用途:

高速RVS双盘绞线机GSP800ZTDW型采用变频调速,任意调节节矩范围30-100毫米(也可根据客户需求定做节矩),按照设定的长度到米自动停机。该设备是两根线的合股,每一转是两个节矩,是一种高速合股绞线的设备。合股绞线平方范围0.3-6平方的铜软线合股,铜单线2.5平方一下。该设备一是高速合股,二是解决了单绞机两根线合股的弊端(单根线缠绕中心线出现的弊端),三是比单绞快一倍的产量,四为到米自动停机(前后同步停机没有死扭),五是即合股又成卷打成盘,六是在20-69毫米的节矩范围之内任意可调,七是增加了止扭校直机,杜绝成卷打盘后的扭“8”字现象,八配套了悬臂吊设备,解决了上下线盘的困难,九是不挖坑,在地平面安装固定。(高速RVS双盘绞线机又叫对绞机、被复线机、被覆线机,本机既可实现双绞也可以单绞。)

二、高速RVS双盘绞线机技术参数:

1、中心盘直径:Φ800mm
2、收线盘直径:Φ400mm-(宽度60-100mm,内芯直径150mm)
3、绞笼最大转速:450r/min
4、计米形式:电子式计米
5、排线装置:光杠排线器GP20型
6、电机功率:4kw
7、绞合节距:30-100mm(任意可调)
8、弓绞结构:同步绞合
9、适用于1-6平方两根线的合股(0.3-0.75平方的电线可根据实际情况半盘或满盘)

 三、高速RVS双盘绞线机设备配置:

1、双盘绞线机GSP800ZTDW型一台+4KW电机
2、止扭校直机ZNX型一台
3、护罩一个
4、牵引排线收线+电器柜一台
5、吊装设备:600KG一套

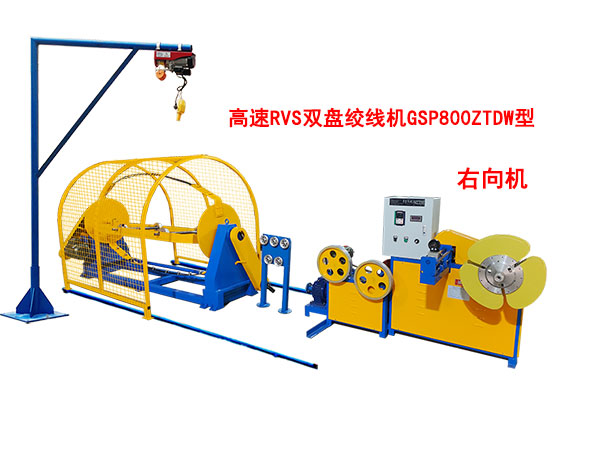

高速RVS型双盘绞线机GSP800ZTDW

高速RVS双盘绞线机

高速RVS双盘绞线机
